DG Quick-Clean sluis
- High-duty doseersluis
- 24/7 industriële toepassingen
- Frequente reiniging en inspectie
- Beveiligingssysteem tot 10 barg (St1 en St2)
Introductie

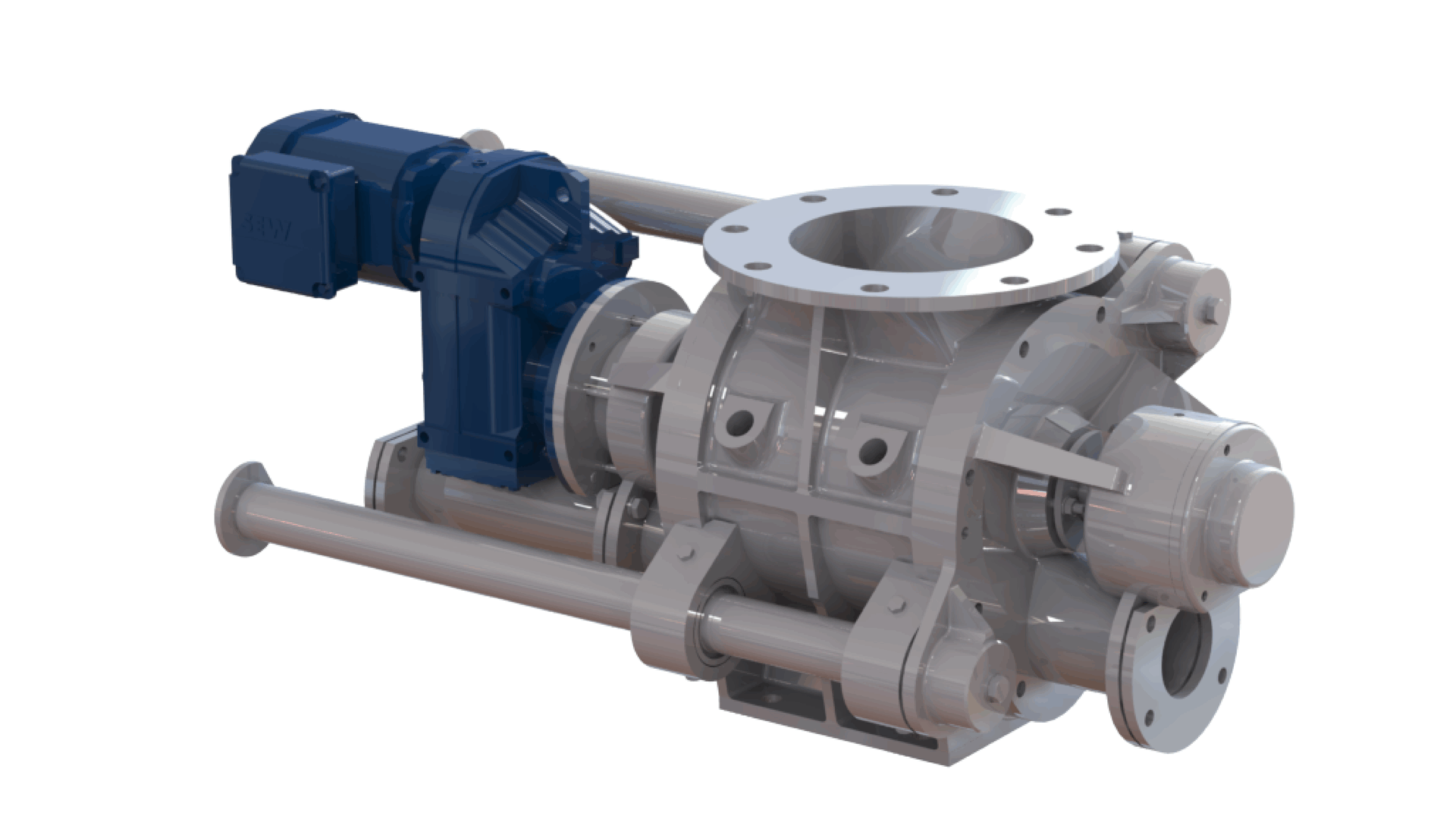

TBMA DG Quick-Clean doseersluizen zijn speciaal ontwikkeld voor processen waar een frequente reiniging en inspectie noodzakelijk zijn. De type DG sluizen zijn zowel in doorval- (H-ARDG) als in doorblaasuitvoering (H-GRDG) leverbaar.

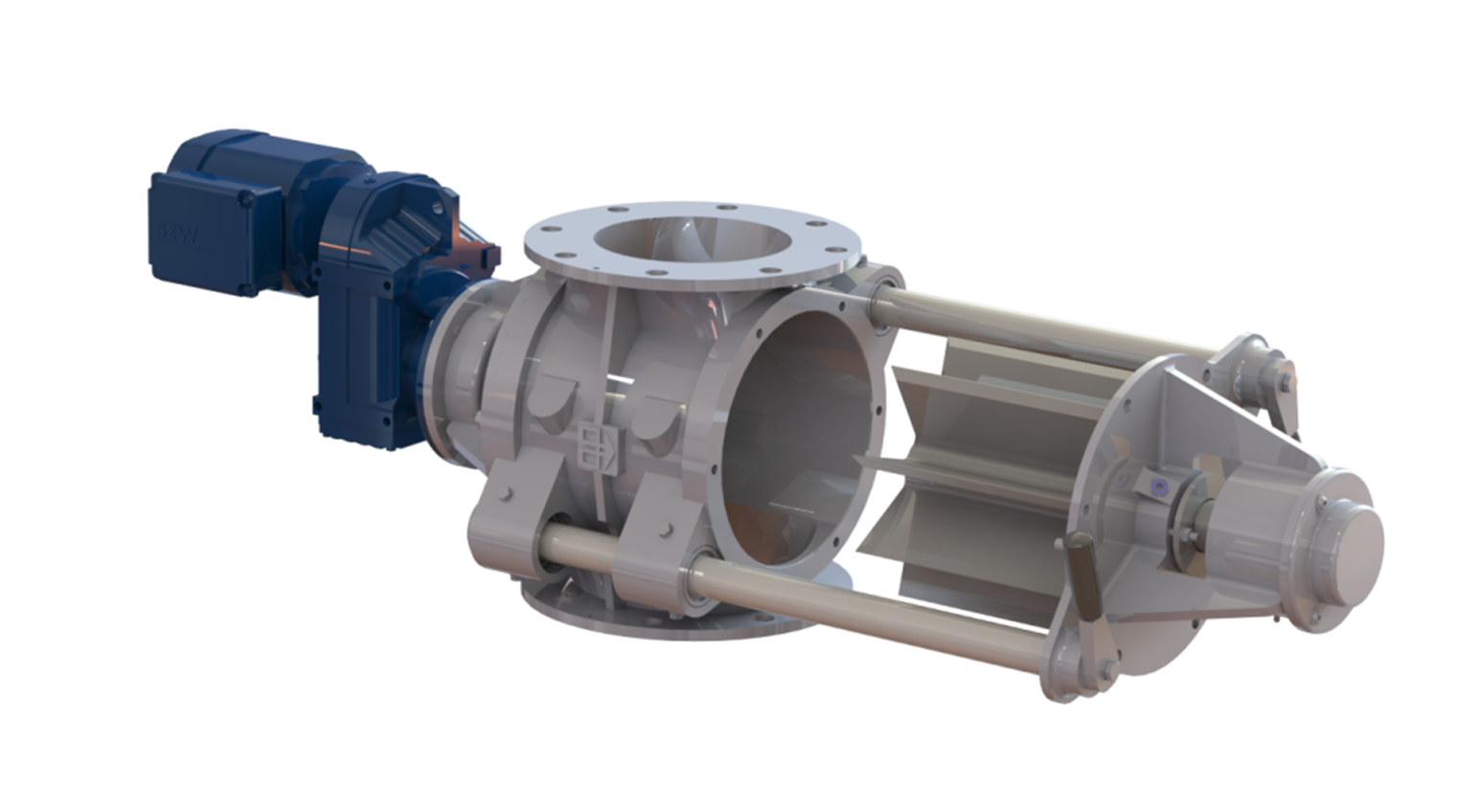

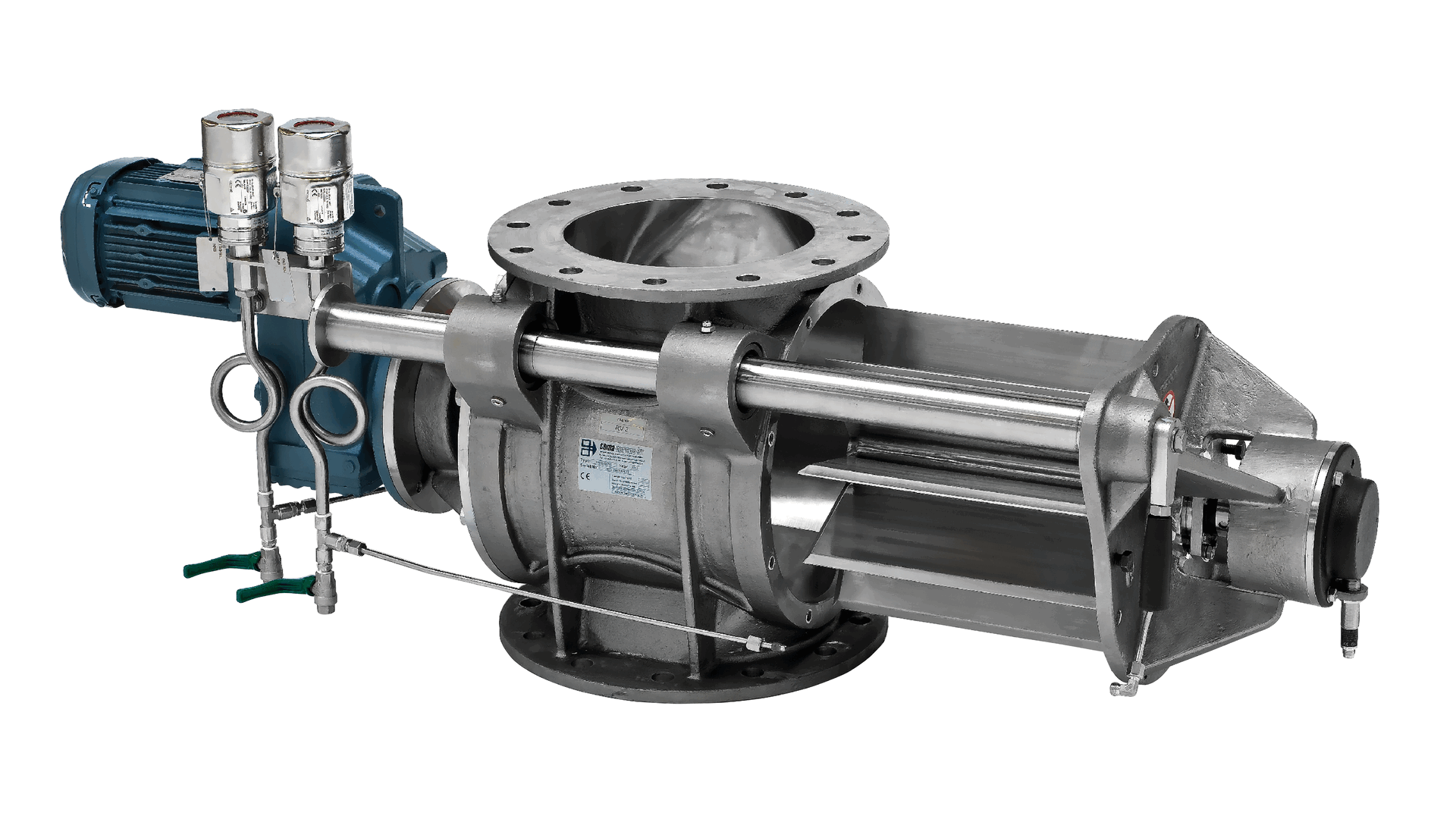

Eenvoudige inspectie en reiniging | Door de dubbele lageringsconstructie is de rotor gemakkelijk en veilig uit te nemen en in uitgetrokken toestand met de hand te draaien. Hierdoor kan de sluis inwendig nat of droog gereinigd worden. De uitgetrokken rotor kan gedraaid en droog gereinigd worden. De geleidestangen zijn lang genoeg om de operator ruim toegang te geven voor het inspecteren en reinigen van de binnenkant van de sluis.
Zelfzoekende as | De lageringsconstructie garandeert een spelingsvrije loop van de rotor en voorkomt schade bij (de)montage. Anders dan bij sluizen van andere merken zijn de TBMA Quick-Clean sluizen uitgerust met een ‘spline’ as. Dit betekent dat na reiniging de rotor door de zelfzoekende as snel en eenvoudig kan worden gemonteerd. De rotorafstelling is gefixeerd en hoeft niet te worden gecorrigeerd na (de)montage.
Minimale kans op beschadiging | Door de spelingsvrije ophanging en gefixeerde afstelling van de rotor is het aanlopen van de rotor zo goed als onmogelijk. Daarnaast is de kans op beschadiging van de rotorpunten en/of de binnenkant van de sluis tijdens (de)montage tot een minimum beperkt. Dit is met name van groot belang bij hygiënische toepassingen. Daarnaast kan de asafdichting niet beschadigd worden, omdat de astap met spline op zijn plaats blijft bij het uittrekken van de rotor.
Toepassingen
In het kort
- Geschikt voor frequente reiniging en inspectie
- Zelfzoekende spline as voor snelle (de)montage
- Opvangen drukverschil door minimale luchtlekkage
- Beveiligingssysteem tot 10 barg voor producten in stofklasse St1 en St2 (optioneel)
- Geschikt voor 24/7 industriële toepassingen
- Verschildruk 1,5 barg
- ATEX 2014/34/EU gecertificeerd (optioneel)
- Sanitaire uitvoering conform EHEDG-richtlijnen voor dairy en voedingsmiddelenindustrie (optioneel)
- CIP-uitvoering geschikt voor zowel natte als droge reiniging (optioneel)
Specificaties
- Flensafmetingen: DN150 – DN350 (rond)
- Flenzen: geboord conform PN10
- Rotorvolume: 2,5 tot 58 ltr/omw
- Verschildruk: max. 1,5 barg
- Standaard ontwerptemperatuur: 120 °C
- Vlammendoorslagzeker: ja
- Explosiedrukstootvast: tot 10 barg
Uitvoeringen
- Extra spindel vanaf grootte DG350 voor een veilige, soepele (de)montage
- Sanitaire uitvoering voor dairy en voedingsmiddelenindustrie
- Corrosiebestendige uitvoering voor chemisch agressieve producten (3C/3N)
- Slijtvaste uitvoering voor abrasieve producten (4C/4TCO)
- Speciaal gecoate uitvoering voor kleverige producten
- Klant-specifiek ontwerp
Industrieën
