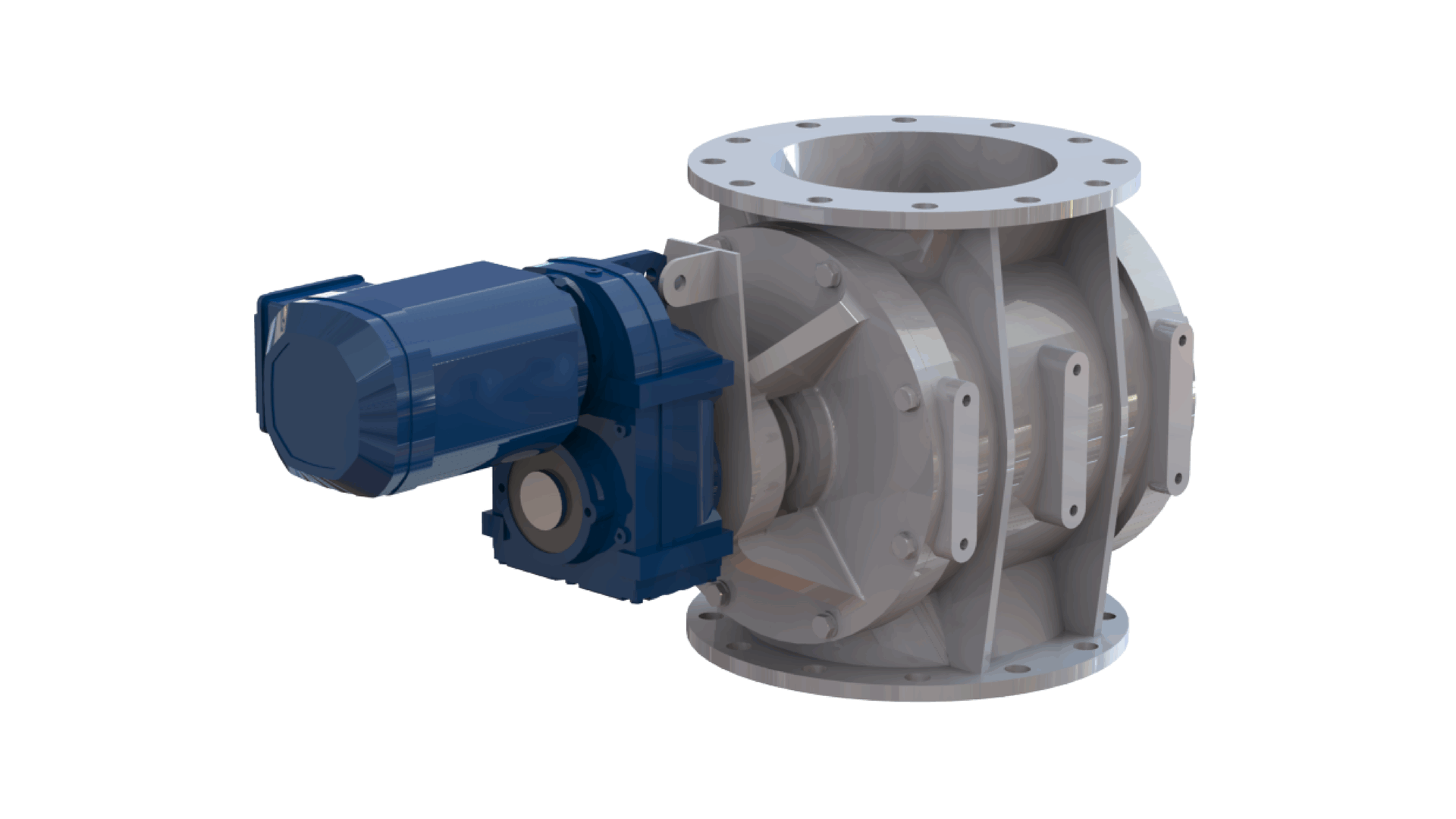

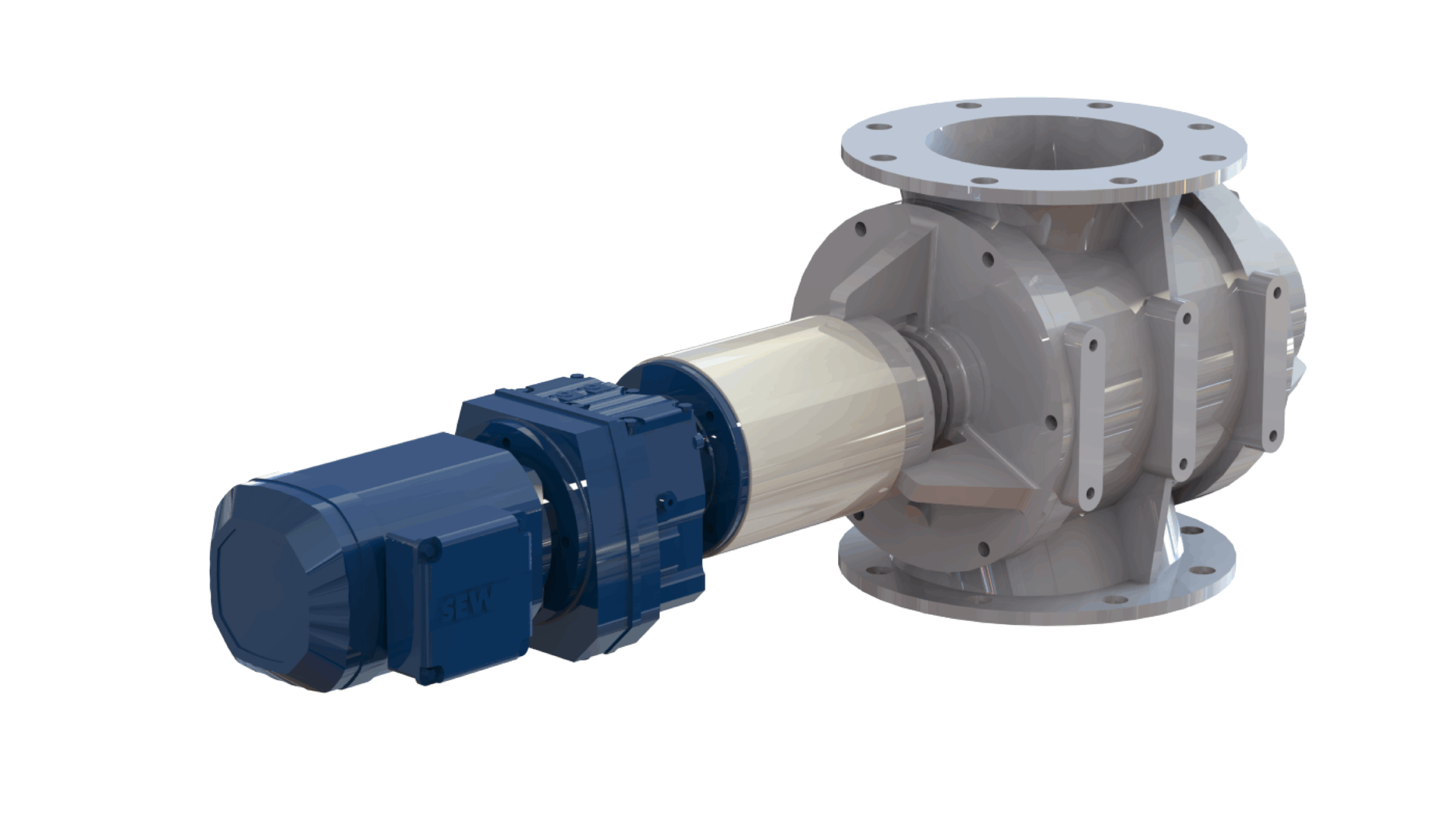

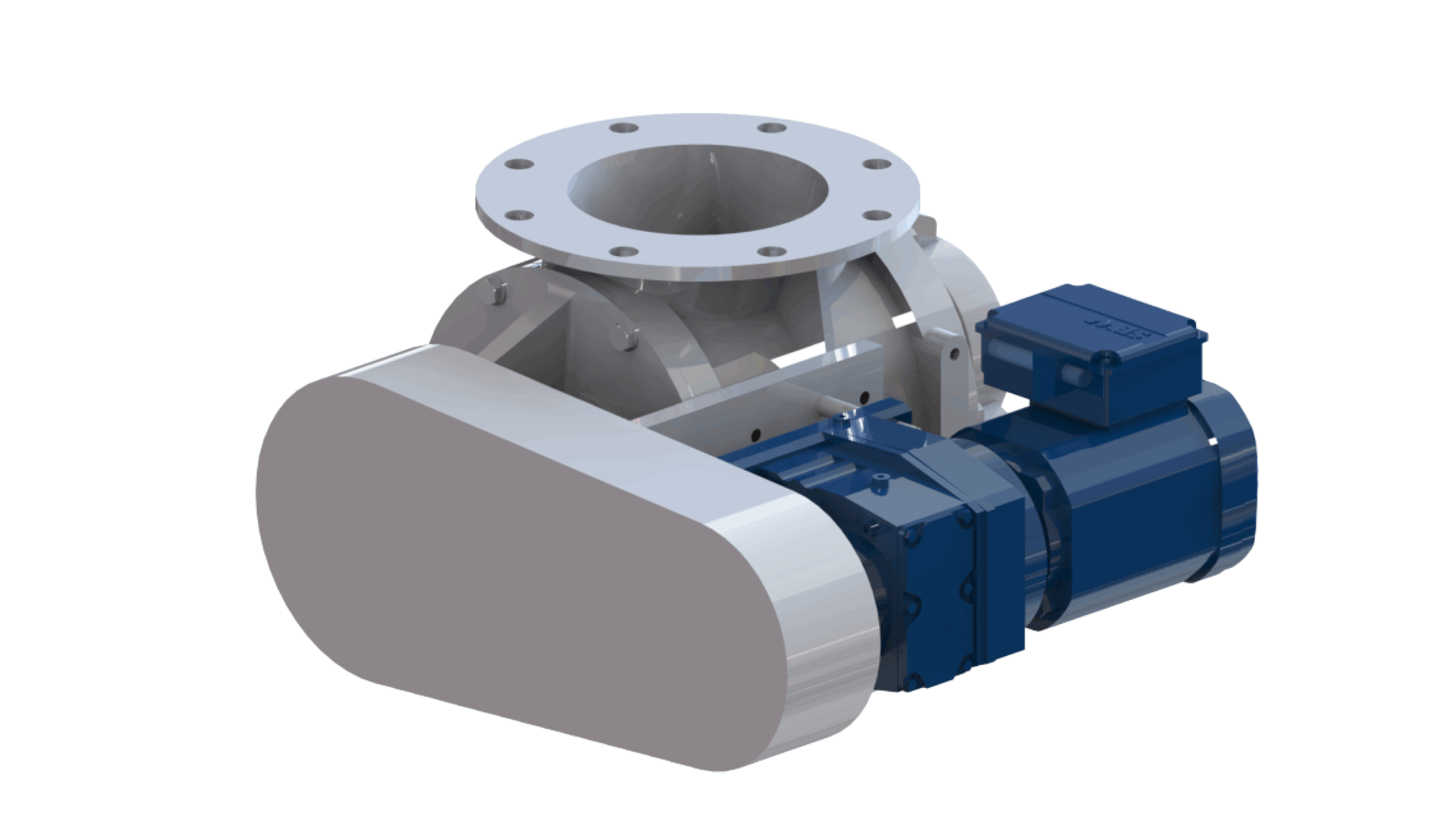

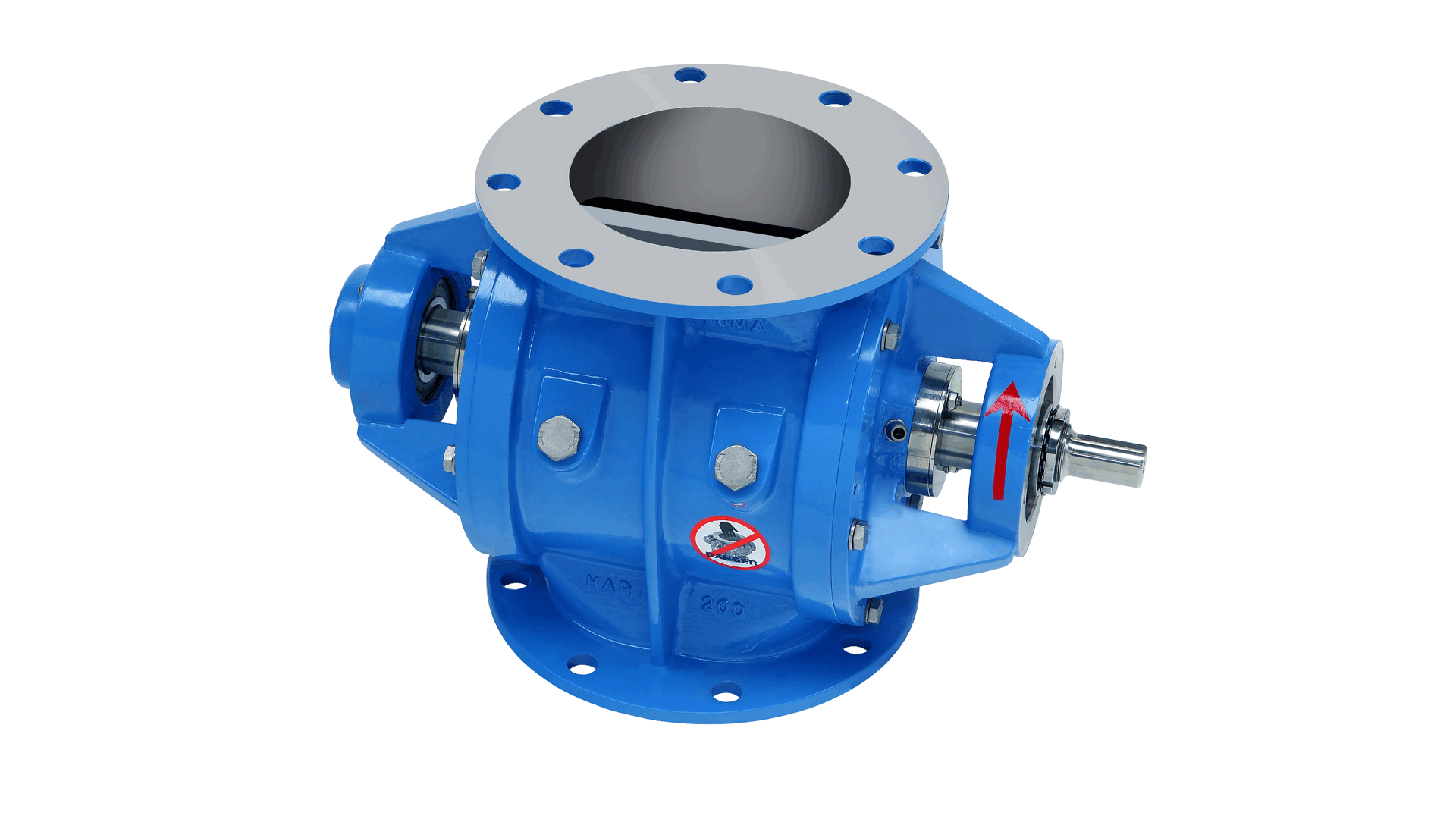

H-AR doorvalsluis
- High-duty doseersluis
- 24/7 industriële toepassingen
- Opvang van drukverschil
- Beveiligingssysteem tot 10 barg (St1 en St2)
Introductie
TBMA high-duty H-AR doorvalsluizen worden gebruikt voor het doseren van poeder- en korrelvormige materialen in 24/7 industriële processen. De H-AR sluizen kunnen worden ingezet als beveiligingssysteem tot 10 barg voor producten in stofklasse St1 en St2.
In combinatie met een doorblaas- of venturi-adapter is de H-AR zeer geschikt voor het opvangen van drukverschillen in pneumatische transportsystemen. De optimaal geconstrueerde inlaat van de sluis zorgt voor een hoge vullingsgraad en grote capaciteit met minimale luchtlekkage.
Zoekt u een doseersluis? Gebruik ons Doseersluis Specificatieformulier als handleiding om een offerte aan te vragen en stuur het naar sales@tbma.com. U hoort dan zo spoedig mogelijk van ons.
Toepassingen
In het kort
- Doseren van poeder- en korrelvormige producten
- Opvangen drukverschil door minimale luchtlekkage
- Beveiligingssysteem tot 10 barg voor producten in stofklasse St1 en St2 (optioneel)
- Geschikt voor 24/7 industriële toepassingen
- Buitenliggende kogellagers, stofdicht en sealed for life
- Verschildruk 1,5 barg
- ATEX 2014/34/EU gecertificeerd (optioneel)
- Sanitaire uitvoering conform EHEDG-richtlijnen voor dairy en voedingsmiddelenindustrie (optioneel)
Specificaties
- Flensafmetingen: DN150 - DN500 (rond)
- Flenzen: geboord conform PN10
- Rotorvolume: 2,5 tot 125 ltr/omw
- Verschildruk: 1,5 barg
- Standaard ontwerptemperatuur: 120 °C
- Vlamdoorslagzeker: ja
- Explosiedrukstootvast: tot 10 barg
Uitvoeringen
- Sanitaire uitvoering voor dairy en voedingsmiddelenindustrie
- Snel-demontabele uitvoering (D*)
- Snel-demontabele uitvoering met geleidingssysteem (Quick-Clean DG**)
- Corrosiebestendige uitvoering voor chemisch agressieve producten (3C/3N)
- Slijtvaste uitvoering voor abrasieve producten (4C/4TCO)
- Speciaal gecoate uitvoering voor kleverige producten
- Hoge temperatuur uitvoering tot 600 °C
- Klant-specifiek ontwerp
* Demountable | ** Demountable met Guiding bars
Meer info
Brochure Doseersluizen Bekijken
Maatschets H-AR Bekijken
Maatschets H-ARD Bekijken
Lekluchtdiagrammen high-duty doseersluizen Bekijken
Doseersluis Specificatieformulier Bekijken
Industrieën
Benieuwd wanneer u bovenstaand systeem kunt gebruiken? Kijk dan bij onze selectie van industrieën voor de geschikte toepassing van dit systeem en van onze andere producten.
Zoekt u een meer specifieke industrie en/of toepassing? Wij gaan de uitdaging graag aan! Contact ons via sales@tbma.com.
Projecten
Op zoek naar toepassingen in de praktijk? Bij deze projecten is dit systeem met succes geïnstalleerd.
U wilt een turn-key oplossing? We doen graag ook de projectengineering en het projectmanagement voor u. Neem contact met ons op via sales@tbma.com.
TBMA is gespecialiseerd in het ontwerpen en leveren van componenten en systemen voor het verwerken van bulkgoederen. Ons uitgebreid programma hoogwaardige apparatuur is geschikt voor het hanteren van poeders en korrels met bewezen betrouwbaarheid in de praktijk in diverse industrieën. De gekwalificeerde en ervaren TBMA-medewerkers kunnen uw verzoeken vertalen in de juiste uitvoering en toepassing van onze componenten. We zorgen ook voor het ontwerp en de uitvoering van complete projecten, waarbij we u een efficiënte, betrouwbare en duurzame oplossing voor uw proces bieden.
