PTS monsternemer

Pneumatisch transport

De PTS high-end automatische monsternemer kan worden gebruikt voor het nemen van representatieve monsters van poeders, granulaten of vlokken uit verticale of horizontale pneumatische transportleidingen.

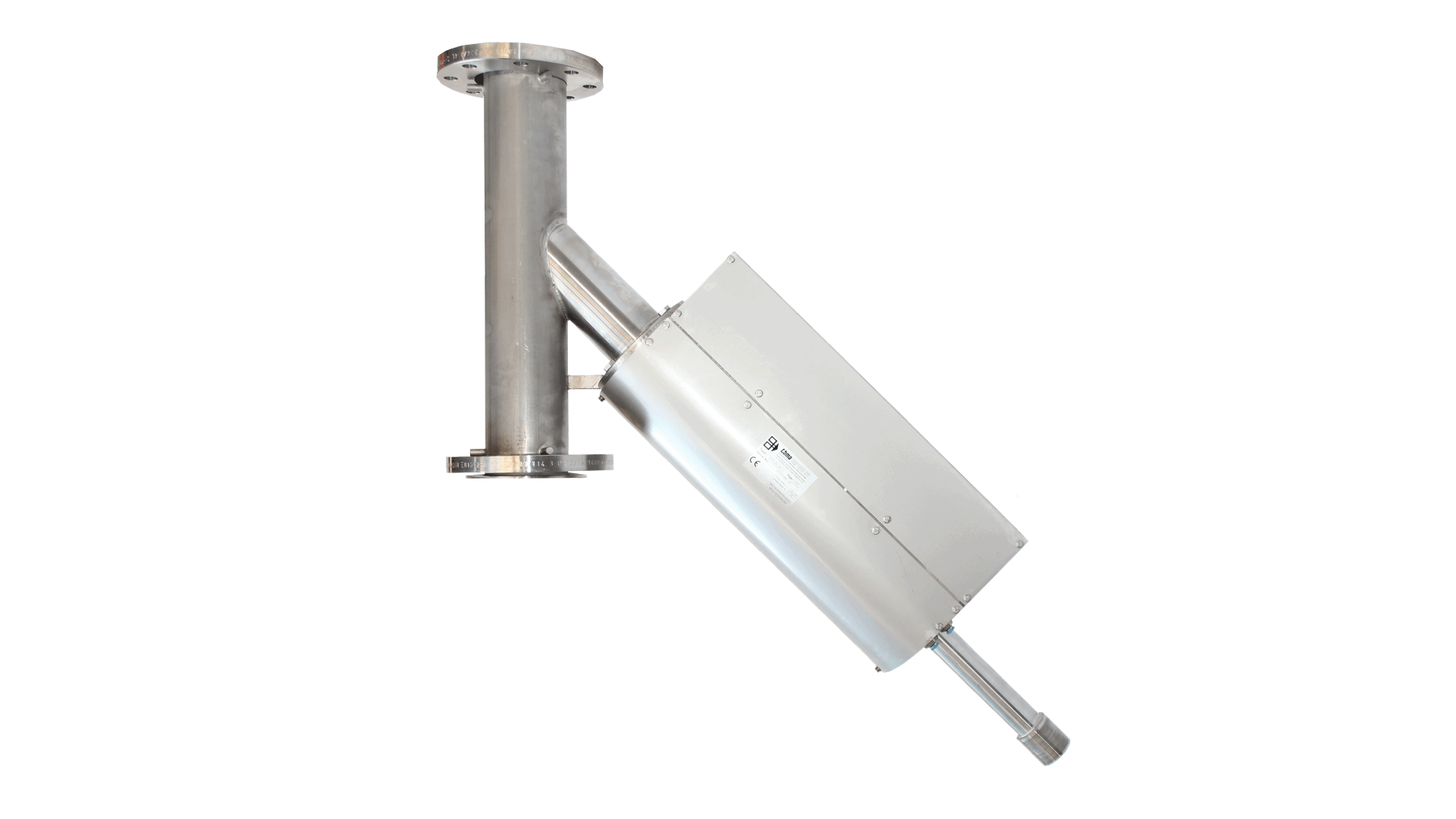

Het apparaat bestaat uit een buisstuk passend bij de diameter van de transportleiding waarin onder een neerwaartse hoek een roestvaststalen buis is gelast. Deze buis bevat een roestvrijstalen 316 gepolijste binnenbuis met afgeschuind en afgerond uiteinde, zodat het uiteinde van de bemonsteringsbuis de productstroom niet onderbreekt wanneer deze niet in gebruik is.

Toepassingen

Hoe werkt de PTS monsternemer

Bij het starten van de bemonsteringscyclus wordt de bemonsteringsbuis door een pneumatische cilinder in de productstroom bewogen. Het productmonster wordt uit de lijn genomen door een opening in de monsterbuis.

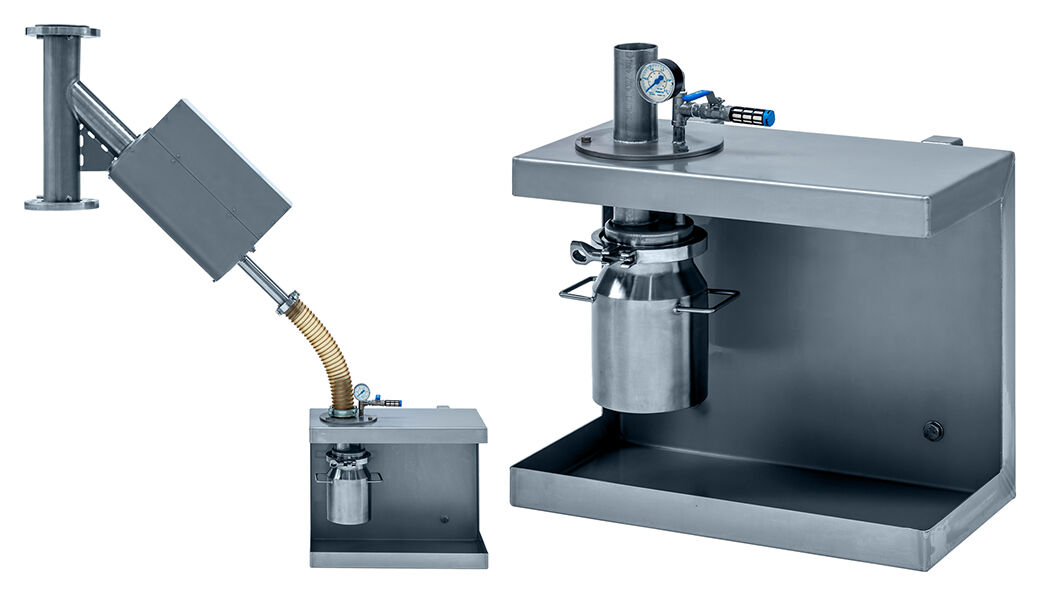

De overdruk in het pneumatisch transportsysteem zorgt voor een soepele doorstroming van het monster naar de monsterpot, die op omgevingsdruk staat. De monsterpothouder bevat een drukindicator en een handmatige klep met filterbus om het bemonsteringssysteem drukloos te maken voordat de monsterpot wordt losgekoppeld.

PTS monsternemers kunnen worden geleverd inclusief besturingseenheid, bestaande uit een kast met Siemens Logo PLC en zekeringen, schakelaars, motorbeveiliging en frequentieomvormer. De kast is intern bedraad en getest en standaard geschikt voor een niet-geclassificeerde zone.

Specificaties

• Geschikt voor poeders, granulaat en vlokken
• Productcontactdelen voedingsgeschikt

Opties

• Besturingseenheid
• Houder met monsterpot (roestvaststaal)
• Niflon coating voor kleverige producten
