Bulk handling SiO2 | Schneider Electric
Opdrachtgever: Schneider Electric, een wereldwijd opererend concern gespecialiseerd in energiemanagement en industriële automatisering
Project: uitbreiding bulkopslag en pneumatisch transport silicapoeder (SiO2)
Project
In de fabriek in Turkije worden onder andere onderdelen van elektrische en elektronische componenten voor energiemanagement en industriële automatisering vervaardigd. Voor de uitbreiding van de productie was er behoefte aan extra bulkopslag voor silicapoeder (SiO2), inclusief pneumatisch transport naar de mengers waar het product verder verwerkt wordt.
Data
- Product: silicabloem / siliciumdioxide
- Silocapaciteit: 80 m3 elk
- Pneumatisch transport: 1500 kg per uur
- Transportafstand: 50 m
Oplossing

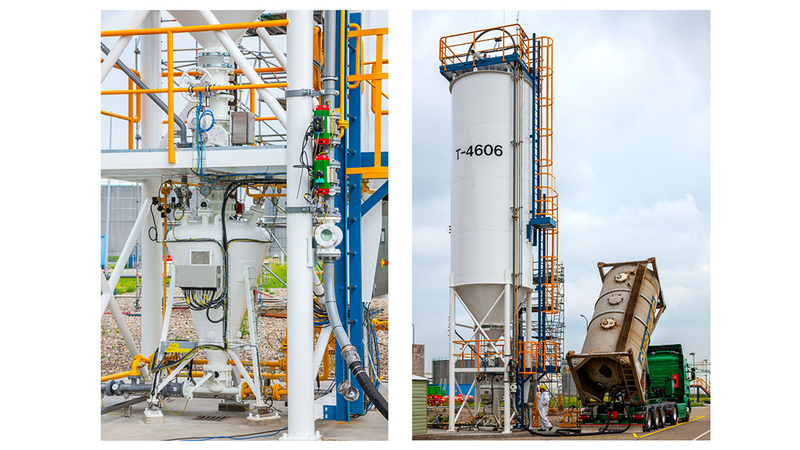

TBMA heeft twee nieuwe bulk silo’s voor silicapoeder geleverd, uitgerust met speciale uitdraagsystemen, geïntegreerde stoffilters en radar-niveaumeting. De silo’s zijn geplaatst direct boven het pneumatische hogedruk transportsysteem dat het kwartspoeder over een afstand van circa 50 meter bij de bestaande mengers aflevert.
Conform de vereisten voor dense-phase pneumatisch transport over deze afstand zijn de drukvaten voorzien van een automatisch kleppensysteem voor fluïdisatie en een juiste samenstelling van het lucht-poedermengsel.
Implementatie
De silo’s worden beladen vanuit bulkwagens, gecontroleerd door radargestuurde niveaumelding. ‘Reversed jet’ filterunits verzorgen de ontluchting en stofafscheiding tijdens het laden.

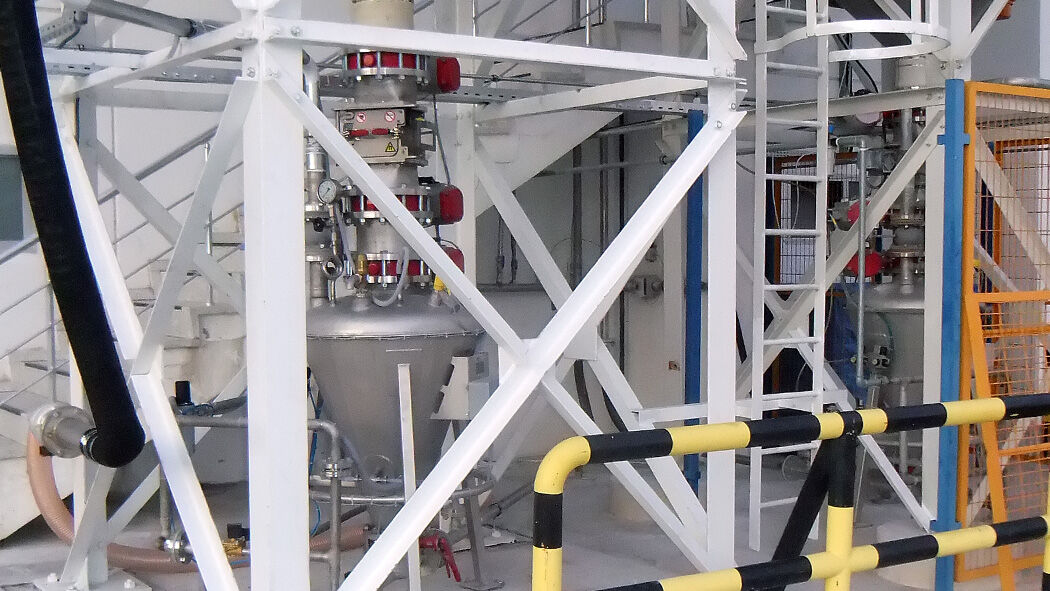

Zodra er vraag is, start het uitdraagsysteem en wordt het pneumatische zendvat met silicapoeder gevuld tot de vooraf ingestelde hoeveelheid. Hierna sluit de toevoerklep en het vat, nu gevuld met product, wordt onder druk gezet tot een bepaalde waarde is bereikt. De afvoerklep opent en het poeder wordt naar de betreffende menger getransporteerd. Hierna sluit de afvoerklep en begint de transportcyclus opnieuw. De cycli van vullen, onder druk zetten en transporteren volgen elkaar in zeer korte tijd op totdat de menger met de juiste hoeveelheid is gevuld.
Componenten en systemen
- Twee roestvaststalen silo’s
- Stoffilters
- Radar-niveaumeting
- Silo uitdraagsystemen
- Diverse afsluitkleppen
- Twee druk-zendvaten met niveaumelding
- Dense-phase pneumatisch transportsysteem
- Staalconstructies
- Stuurkasten en software
- Projectontwerp en projectmanagement
TBMA is gespecialiseerd in het ontwerpen en leveren van componenten en systemen voor het verwerken van bulkgoederen. Ons uitgebreid programma hoogwaardige apparatuur is geschikt voor het hanteren van poeders en korrels met bewezen betrouwbaarheid in de praktijk in diverse industrieën. De gekwalificeerde en ervaren TBMA-medewerkers kunnen uw verzoeken vertalen in de juiste uitvoering en toepassing van onze componenten. We zorgen ook voor het ontwerp en de uitvoering van complete projecten, waarbij we u een efficiënte, betrouwbare en duurzame oplossing voor uw proces bieden.
