High-care big-bag vullijn voor babyvoeding

Project

Sanitaire big-bag vullijn met nauwkeurige weeginstallatie voor babymelkpoeder, inclusief shuttle transfersysteem voor het afvoeren van big-bags vanuit het high-care (clean room) naar het lo-care gedeelte via een luchtsluis. Het plaatsen van de big-bags op pallets vindt buiten de sanitaire ruimte plaats.

De complete lijn moet voldoen aan de geldende EHEDG- en ATEX-voorschriften. De stringent hygiënische eisen vragen om speciale aandacht voor het vermijden van bacteriële risico’s en voorkomen van productcontaminatie. Daarnaast moeten alle onderdelen goed toegankelijk en eenvoudig te reinigen zijn.

De opdrachtgever heeft voor dit project gekozen voor TBMA door onze expertise en ervaring met de engineering, installatie en inbedrijfstelling van vergelijkbare sanitaire big-bag installaties.

Data

• Big-bags: 600 - 1.000 kg, met inner liner
• Product: baby- en kleutermelkpoeder of formule
• Vulcapaciteit: 14 big-bags (FIBC’s) per uur
• Hefcapaciteit: 1.500 kg

Oplossing

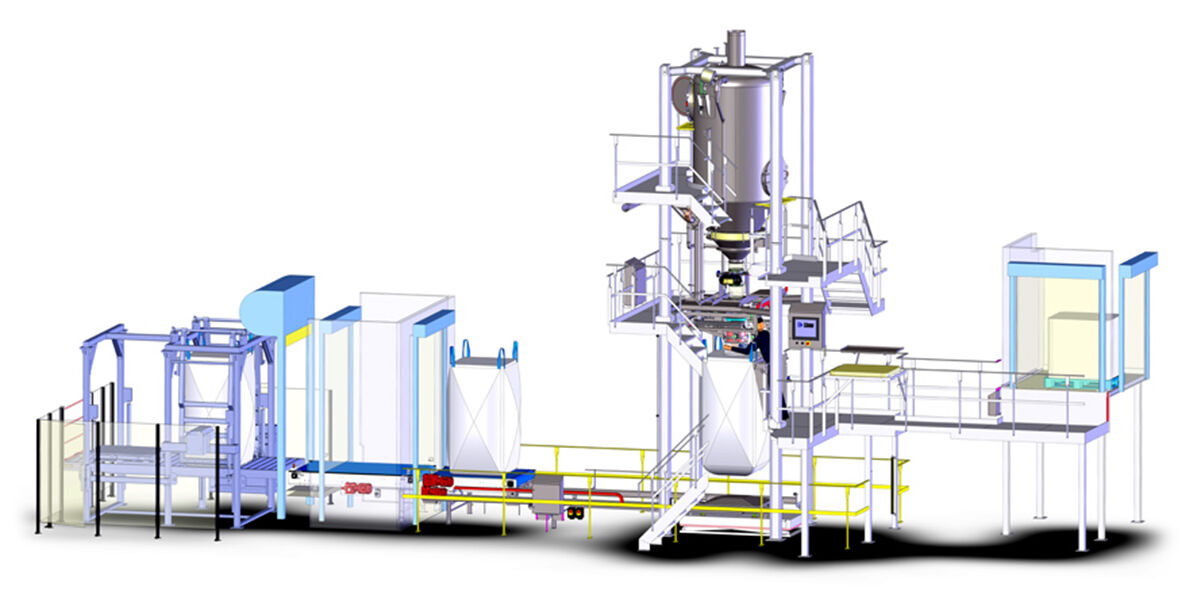

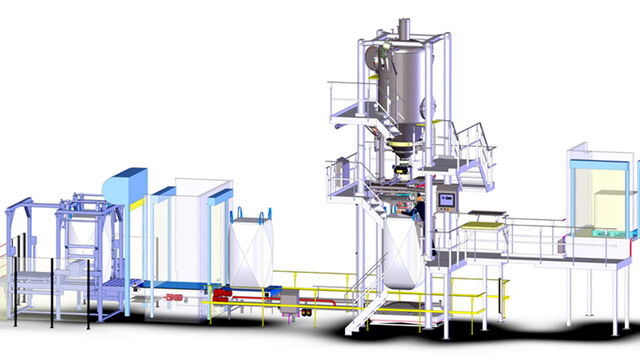

TBMA heeft een geïntegreerde vullijn ontwikkeld waarbij big-bags gevuld en gewogen en daarna getransporteerd worden van een high-care  naar een low-care ruimte. Deze ruimtes zijn onderling gescheiden door een dubbele luchtsluis.

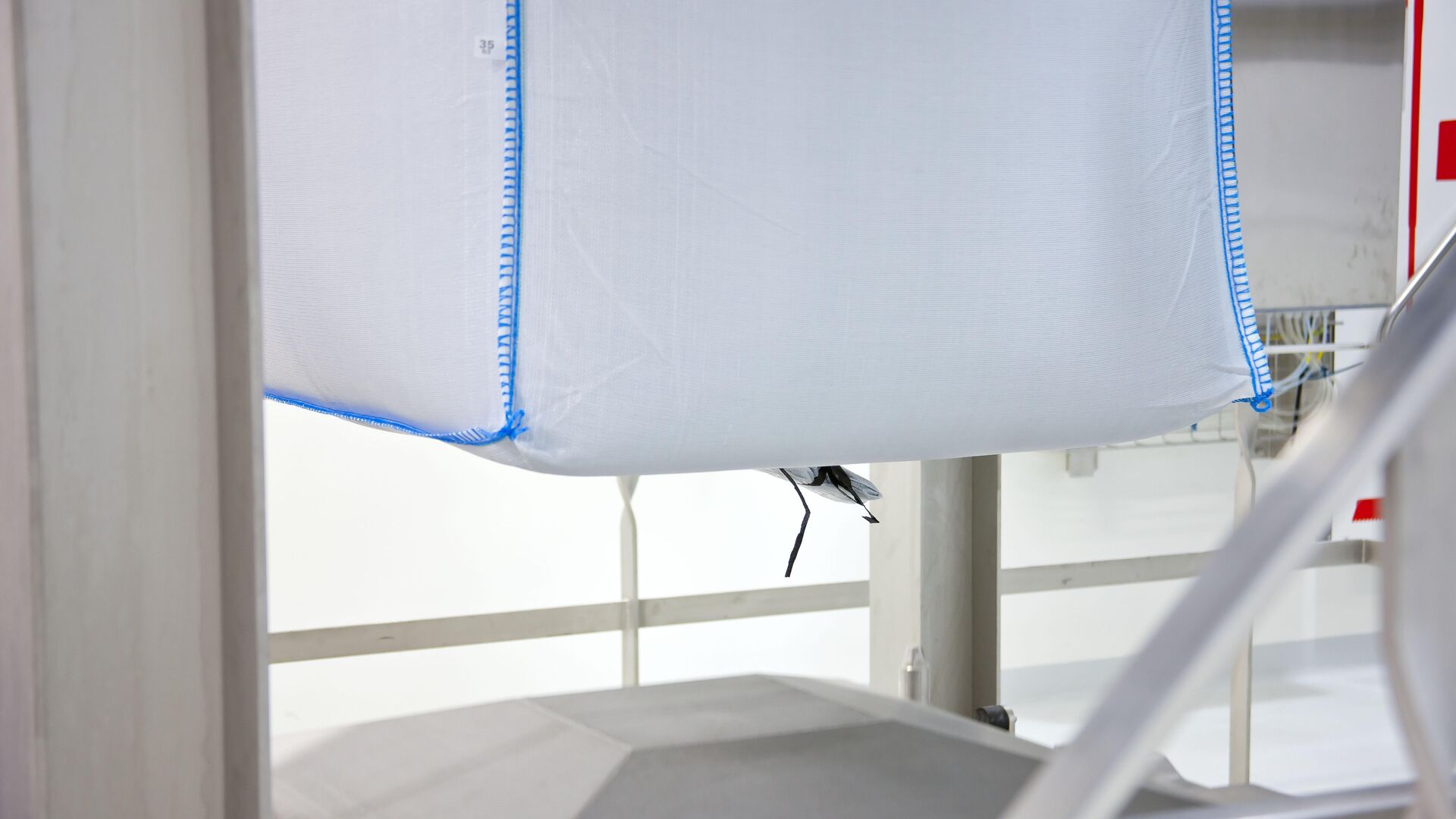

Elke big-bag wordt met de lussen aan de gemakkelijk toegankelijke zelflossende haken gehangen, waarna de vulslurf door een opblaasmanchet stofvrij wordt aangesloten. De vulnauwkeurigheid wordt gerealiseerd door een ultrasoon vibrerende doseerklep. Doordat ze hangend worden gevuld ontstaan rechte en stabiele big-bags.

De gehele installatie is tot in elk detail geschikt voor droge reiniging tussen productwisselingen binnen een acceptabel tijdsbestek.

Zien hoe het werkt? Kijk dan de video High-care big-bag vullijn

Componenten en systemen

• TBMA big-bag vulsysteem Type CVB/F-3-1500 met vibrerende tafel

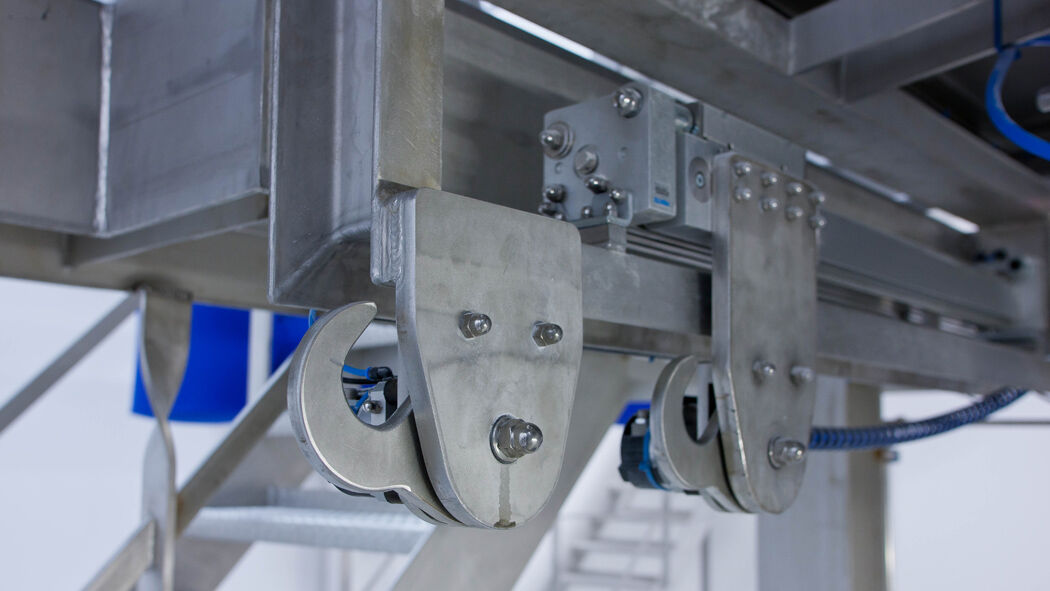

• Ophangframe met automatisch roterende ophanghaken

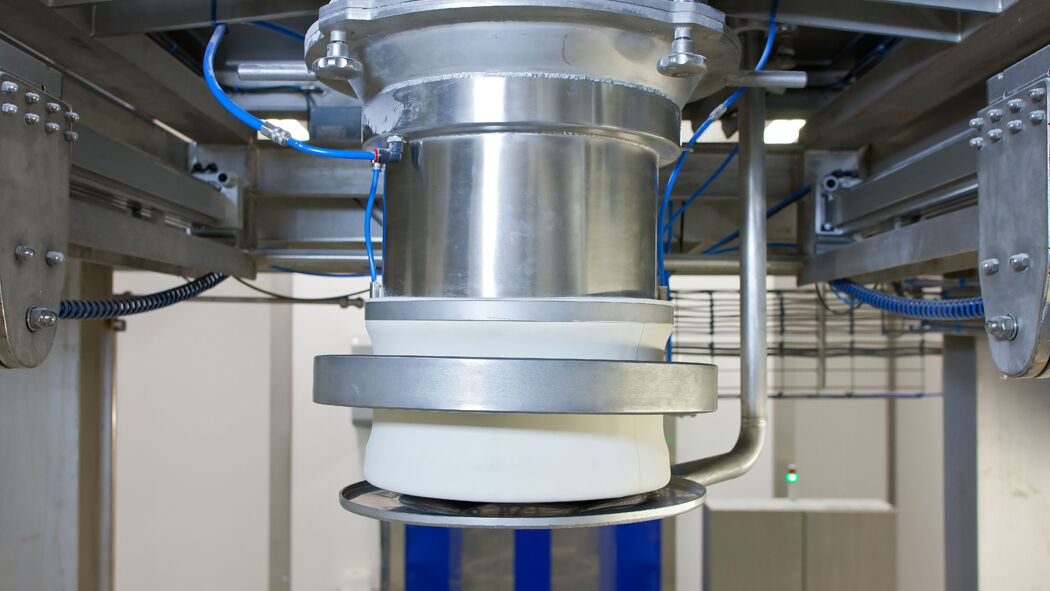

• Dubbelwandige vulkop met bag-spout klemmechanisme
• Stofafzuigsysteem
• Liner opblaasysteem
• IJkwaardige weging
• Unieke doseerklep met ultrasone vibratie voor nauwkeurige dosering
• Elektromechanisch hefsysteem
• Pallet drive-in en drive-out shuttle

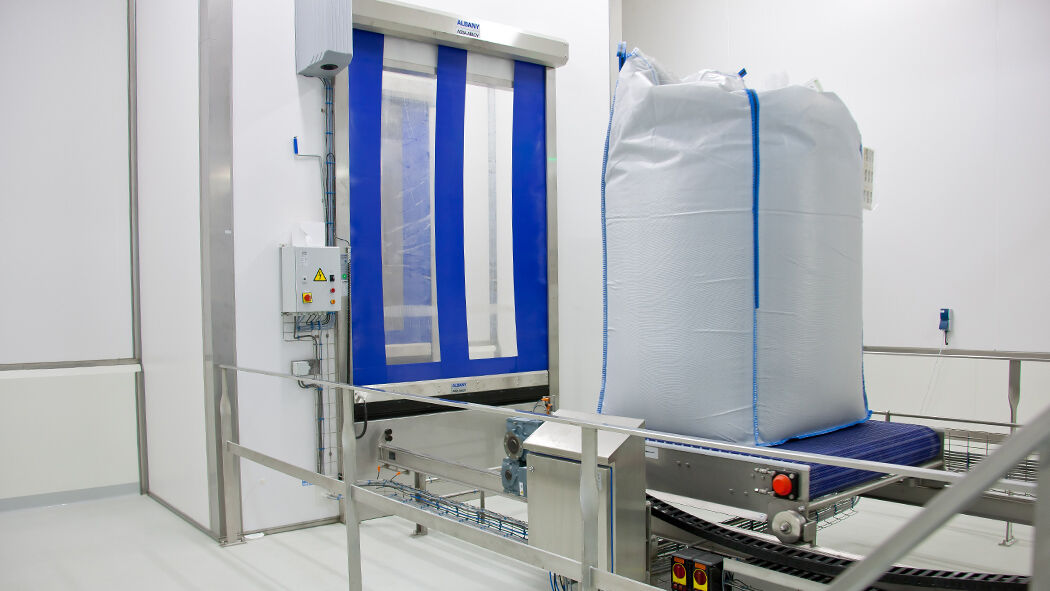

• Airlock systeem voor het transport naar de low-care area
• Bag-on-pallet installatie met dispenser
• Bedieningspaneel & software
• Projectontwerp en -management

Update

Recent heeft TBMA een update gerealiseerd van bovenstaand project. De gevulde big-bags worden soms voor langere tijd opgeslagen, waardoor het risico op productdegradatie ontstaat. Hiervoor is de opdrachtgever overgestapt op speciale gasdichte big-bags met binnenzak.

TBMA heeft de installatie aangepast zodat de nieuwe big-bags luchtdicht geseald worden. Via een speciaal ventiel in de big-bag wordt de zak vacuüm gezogen en daarna met stikstof geïnjecteerd. Op deze manier wordt de houdbaarheid van het product aanzienlijk verlengd.
